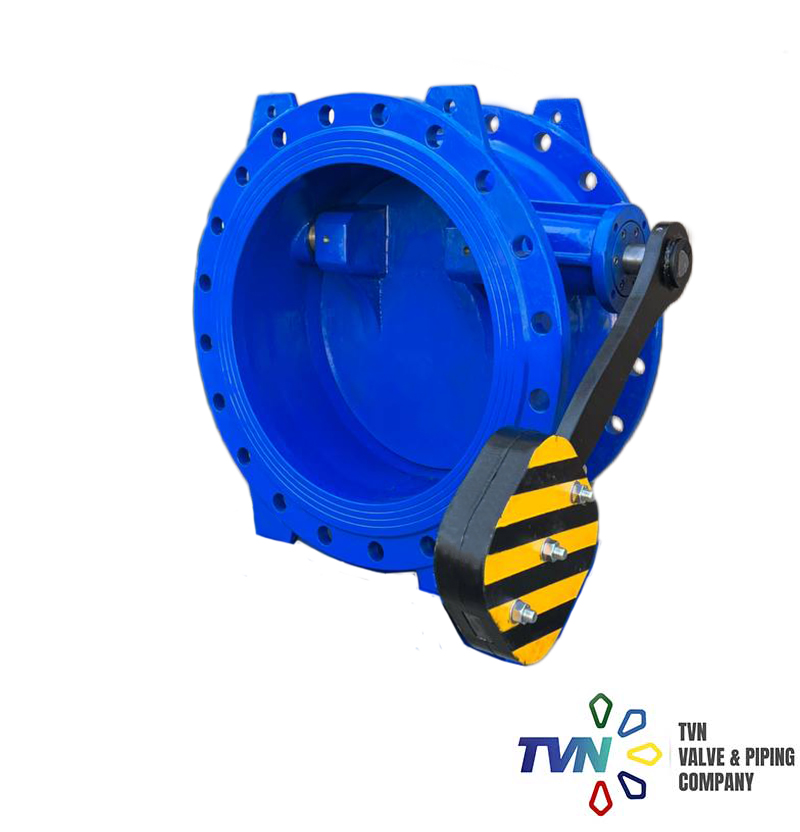

V202 ОБРАТНЫЙ КЛАПАН С ПРОТИВОВЕСОМ
Обратный клапан с противовесом V202 – клапан невозвратного типа, применяемый в сетях водоснабжения для быстрого перекрытия потока. Рычаг и противовес, прикрепленные к штоку, позволяют плавно открывать и мгновенно закрывать клапан в зависимости от скорости среды.
Область применения
- Системы водоочистки и водоснабжения
- Горнодобывающая промышленность
- Судостроительные и буровые предприятия
- Химические и нефтехимические заводы
- Пищевая промышленность
- Переработка нефти и газа
- Системы пожаротушения
- Системы ОВК
Сопутствующие продукты
- Дисковый затвор V106
- Клиновая задвижка V151
- Демонтажная муфта V251
- Сетчатый фильтр V702
Преимущества продукта
- Корпус и клин из высокопрочного чугуна GGG40/50 обеспечивают высокую прочность на удар и растяжение.
- Ось диска имеет двойной эксцентриситет.
- Применяется эластичное седло (металлическое седло — по запросу).
- В стандартном исполнении эластичное уплотнение изготовлено из EPDM. По запросу доступны NBR и VITON.
- Эластичное уплотнение фиксируется на диске клапана по принципу «шип-паз», что обеспечивает его длительную эксплуатацию при сохранении герметичности.
- Скорость открытия и закрытия можно настроить изменением положения и массы противовеса. Для регулируемой скорости закрытия рекомендуется использовать обратный клапан с гидравлическим амортизатором TVN V203.
- Удлиненные штоки с обеих сторон клапана позволяют регулировать положения рычага. Доступно исполнение с двойным противовесом.
- Подходит для применения на горизонтальных и вертикальных трубопроводах с различным направлением потока. Расположение противовеса нужно определить перед заказом клапана, чтобы учесть его при производстве.
- Для замены эластичного уплотнения достаточно снять уплотнительное кольцо, зафиксированное на диске болтами. Демонтировать клапан или диск не нужно. Легкосъемное уплотнение можно извлечь вручную, просто потянув на себя.
- Сварное седло корпуса выполнено из нержавеющей стали SS308/316 с помощью автоматической сварки и сверхточной фрезеровки. Когда диск полностью закрыт, эластичное уплотнение оказывает одинаковое давление на каждую точку сварного седла.
- Клапан обеспечивает герметичность без видимых протечек.
- Тройные кольцевые уплотнения на обоих штоках обеспечивают полную герметичность.
- Штоки снабжены бронзовыми втулками, устойчивыми к коррозии.
- Обеспечивает минимальные потери давления и высокую энергоэффективность благодаря исполнению с двойным штоком.
- Низкие значения крутящего момента во время эксплуатации.
- Компактные размеры, небольшой вес, несложный монтаж.
- Толщина защитного покрытия корпуса – 250 мкм (изнутри и снаружи). По запросу толщину слоя можно увеличить.
- Опционально доступно защитное покрытие с разрешением к применению в питьевом водоснабжении WRAS.
- Не требует обслуживания.
- Направление потока должно совпадать со стрелкой на корпусе клапана.
- На корпусе клапана предусмотрены проушины для его перемещения в процессе транспортировки и монтажа.
- Тестовые показатели гидростатического давления согласно EN 12266-1: на седло – PN x 1.1, на корпус – PN x 1.5.
