Solutions
- Des dessins de modèle CAD / 3D de pièce de vanne sont préparés, ce qui constitue la base d'une vanne
- Le test fonctionnel de la vanne est d'abord effectué virtuellement sur un logiciel de conception assistée par ordinateur
- Ensuite, les données CAM créées pour l'usinage des modèles de moulage
![](https://www.tvnvalve.com/fr/wp-content/uploads/2020/06/design-model.jpg)
- Selon le volume de moulage, des modèles en aluminium ou en bois sont sélectionnés pour des types et des tailles de vannes spécifiques
- Pour les lignes de moulage et de coulée automatisées, des ensembles de motifs en aluminium sont préparés pour des vitesses de coulée plus rapides
![](https://www.tvnvalve.com/fr/wp-content/uploads/2020/06/casting-1.jpg)
Modèle de Corps en Aluminium GV
![](https://www.tvnvalve.com/fr/wp-content/uploads/2020/06/casting-2.jpg)
Stock de Modèles en Aluminium
![](https://www.tvnvalve.com/fr/wp-content/uploads/2020/06/casting-3.jpg)
Modèle de Corps en Bois BFV
Fonderie et Moulage
- Installations de moulage complet, semi-automatique et manuel
- Moulage au sable de sable vert / résine Fonderie avec âme ou sans âme Pièces de fonderie de 0,1 à 8000 kg.
![](https://www.tvnvalve.com/fr/wp-content/uploads/2020/06/castting-4.jpg)

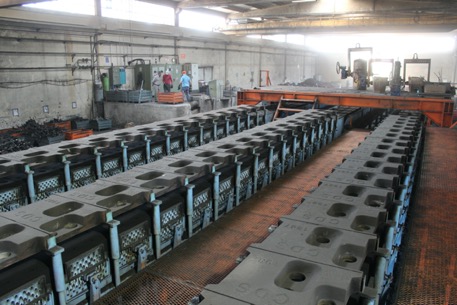

Moulage entièrement automatisé
![](https://www.tvnvalve.com/fr/wp-content/uploads/2020/06/castting-5.jpg)
Sablage/Grenaillage après coulée
- Nombre élevé de machines CNC
- Usinage précis avec tours CNC
![](https://www.tvnvalve.com/fr/wp-content/uploads/2020/06/mac1.jpg)

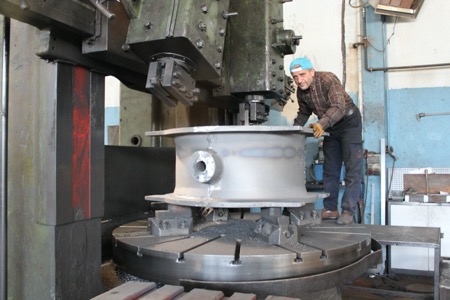

Fraiseuse BFV
![](https://www.tvnvalve.com/fr/wp-content/uploads/2020/06/mac2.jpg)
Perçage CNC à Clapet à Boule
![](https://www.tvnvalve.com/fr/wp-content/uploads/2020/06/mac3.jpg)
Usinage jusqu'au Tour de Tournage DN3000
![](https://www.tvnvalve.com/fr/wp-content/uploads/2020/06/mac4.jpg)
Tour de Tournage
- Le type de Revêtement Principal est l'Époxy en Poudre liée par Électrostatique /Fusion.
- Toutes les tailles, même les plus grandes tailles sont revêtues de FBE
- L'époxy Industriel/Vaporisateur est également appliqué sur certains types de vannes
- Épaisseur minimale de 250 microns pour l'époxy en poudre. Des épaisseurs d'au moins 300 microns ou plus sont également disponibles
- Revêtement approuvé par WRAS appliqué lorsque spécifié
- Le rapport d'inspection du revêtement est créé après le processus
![](https://www.tvnvalve.com/fr/wp-content/uploads/2020/06/paint-1.jpg)
Ligne de Revêtement Automatisée
![](https://www.tvnvalve.com/fr/wp-content/uploads/2020/06/paint-2.jpg)
DN2200 Pendant le Revêtement
![](https://www.tvnvalve.com/fr/wp-content/uploads/2020/06/paint-3.jpg)
DN2200 Après le Revêtement
- Le personnel de l'assemblage est spécialisé dans le montage en fonction de chaque type de produit
- Assemblage des pièces de guidage utilisées pour un positionnement correct
- Des formations d'assemblage périodiques sont données pour éviter les pièces manquantes et augmenter l'efficacité
![](https://www.tvnvalve.com/fr/wp-content/uploads/2020/06/assembly1.jpg)
Assemblage de Vanne à Passage Direct
![](https://www.tvnvalve.com/fr/wp-content/uploads/2020/06/assembly2.jpg)
Assemblage de Vanne à Passage Direct
![](https://www.tvnvalve.com/fr/wp-content/uploads/2020/06/assembly3.jpg)
Assemblage de Vanne à Papillon
- Après l'assemblage, chaque pièce est testée hydrostatiquement sans exception selon les normes d'essai EN12226-1 / EN12266-2 Le taux A est nos critères d'acceptation
- Test du Carcasse selon PN x 1,5
- Test de Siège selon PN x 1.1
![](https://www.tvnvalve.com/fr/wp-content/uploads/2020/06/quality1.jpg)
Test de Siège avec Bride Aveugle
![](https://www.tvnvalve.com/fr/wp-content/uploads/2020/06/quality2.jpg)
Essais Extérieurs de Grande Taille avec Bride Aveugle
![](https://www.tvnvalve.com/fr/wp-content/uploads/2020/06/quality3.jpg)
Banc de Test jusqu'à DN1800
